ООО"Стройкомплект" является сертифицированным производителем ИФС(изолирующее соединение газопроводов, изолирующее фланцевое соединение).

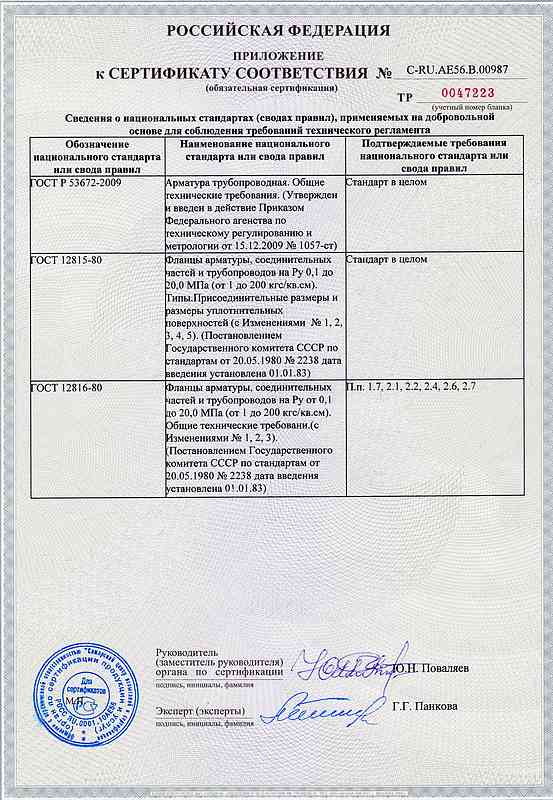

Сертификат соответствия № С-RU.АE56.В.00987 TP 0681219 выдан органом по сертификации.
Срок действия с 06.06.2011 по 05.06.2016.
.
Возможен спецзаказ на изготовление комплектующих и ИФС(изолирующее фланцевое соединение, изолирующее соединение газопроводов) с Ду до 300.
|
 |
 |
|
|
ИФС(изолирующее фланцевое соединение), изолирующее соединение газопроводов) представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.
ИФС(изолирующее фланцевое соединение, изолирующее соединение газопроводов) состоит из трех фланцев. В качестве уплотнителя-изолятора между ними применена прокладка паронитовая ПОН-Б. Соединение фланцев обеспечивается шпильками, которые изолируются от фланца фторопластовыми втулками.
Для подключения электроизмерительных приборов в конструкции ИФС(изолирующее фланцевое соединение, изолирующее соединение газопроводов) предусмотрены три винта.
|
|
Teхнические характеристики:
|
Наименование параметра |
|
ИФС - 50 |
ИФС - 80 |
ИФС - 100 |
ИФС - 150 |
ИФС - 200 |
Диаметр условного прохода,
мм (Ду) |
50 |
80 |
100 |
150 |
200 |
|
Масса не более, кг |
9 |
14 |
15 |
28 |
35
|
Условное давление среды (Ру) 10, 16, 25 кгс/см2
Температура среды: от -30 до 250 °С
Сопротивление при напряжении 1кВ, не менее 5 МОм
Соответствует ГОСТ 12816-80
Сертификат № РОСС RU.АЮ96.В03259 от 12.04.05
Лицензия № АЮ96.В00415 от 07.05.01
|
|
Рис.1 Изолирующее фланцевое соединение
|
Тип |
Размеры |
|
А |
B |
C |
D |
E |
N |
F |
|
ИФС - 50 - 10 |
59 |
100 |
60 |
160 |
125 |
4 |
18 |
|
ИФС - 50 - 16 |
120 |
70 |
|
ИФС - 50 - 25 |
125 |
75 |
|
ИФС - 80 - 10 |
91 |
125 |
75 |
195 |
160 |
4 |
18 |
|
ИФС - 80 - 16 |
128 |
75 |
|
ИФС - 80 - 25 |
130 |
75 |
|
ИФС - 100 - 10 |
110 |
130 |
75 |
215 |
180 |
8 |
18 |
|
ИФС - 100 - 16 |
135 |
85 |
|
ИФС - 100 - 25 |
135 |
85 |
|
ИФС - 150 - 10 |
161 |
120 |
72 |
273 |
240 |
8 |
22 |
|
ИФС - 150 - 16 |
130 |
82 |
22 |
|
ИФС - 150 - 25 |
150 |
88 |
26 |
|
ИФС - 200 - 10 |
222 |
120 |
72 |
335 |
295 |
12 |
22 |
|
ИФС - 200 - 16 |
140 |
100 |
22 |
|
ИФС - 200 - 25 |
150 |
88 |
26 |
Teхническое описание:
ИФС(изолирующее соединение газопроводов, изолирующее фланцевое соединение) представляет собой прочноплотное соединение двух участков трубопровода, которое посредством электроизолирующей прокладки и втулок препятствует прохождению электрического тока вдоль трубопровода.
Конструкция ИФС(изолирующее соединение газопроводов, изолирующее фланцевое соединение) показана на рис1. ИФС(изолирующее соединение газопроводов, изолирующее фланцевое соединение) состоит из трех фланцев (поз. 1 и 3). В качестве уплотнителя между ними применена прокладка паронитовая ПОН-Б (поз.5). Соединение фланцев (поз. 1 и 3) обеспечено шпилькой (поз. 4), которая изолируется от фланца (поз. 1) втулкой фторопластовой (поз.2).
Для подключения электроизмерительных приборов в конструкции ИФС(изолирующее соединение газопроводов, изолирующее фланцевое соединение) предусмотрены три винта (поз.6).
